單法蘭液位變送器

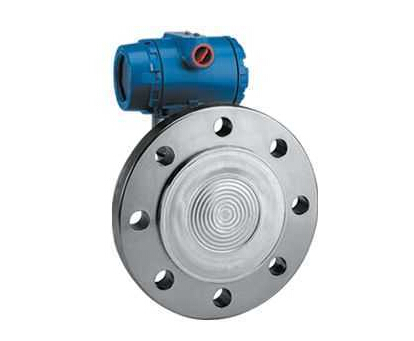

3351lt型法蘭式液位變送器

發布日期：2016-04-21 瀏覽次數：0

3351lt型法蘭式液位變送器 3351lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3〃和4〃規格，法蘭等級分為 150lb（2.5mpa）及300lb （5.0mpa），法蘭安裝尺寸見下圖表。如用戶采用gb9116-88標準，則dn=80、100、 pn=2mpa請注明。接液膜片材料有316l、哈氏c-276、蒙耐爾、鉭 等。用戶不注明，時以3〃150lb安裝法蘭及接液膜片材料31供貨。

法蘭尺寸
螺栓孔
尺寸
規格
直徑
a
b
c
數目n
直徑d
分布直徑d1
3"
1501b
190
30
66
127
4
19
152
4"
1501b
228
30
89
157
8
19
190
3"
3001b
210
35
66
127
8
22
168
4"
3001b
254
38
89
157
8
22
200
