SWP-LED系列多路巡檢控制儀

發布日期：2016-04-25 瀏覽次數：0

說明:

SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。

一、主要特點

　　可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

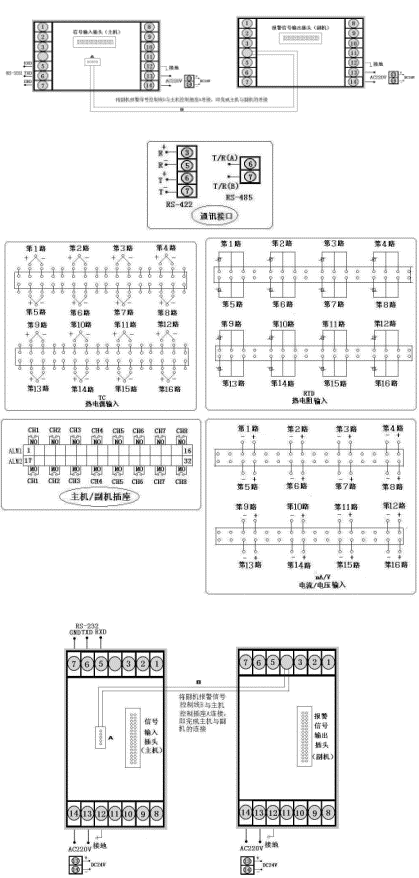

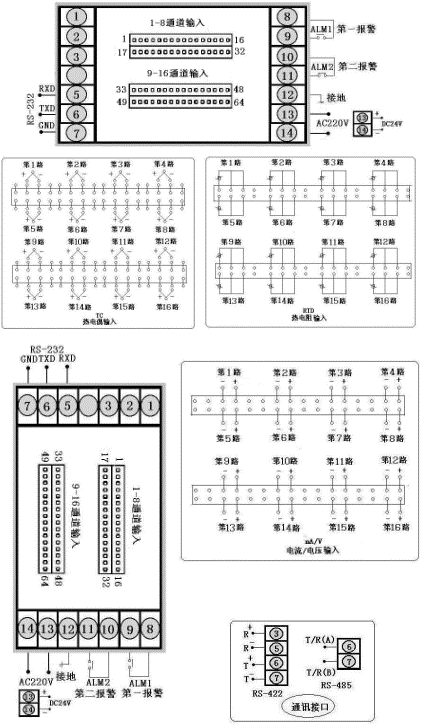

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號	SWP-MD80系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-MS80系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-MD808系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-MS808系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

三、 SWP-LED系列多路巡檢測量控制儀型譜表

型號

代碼

說 明

SWP - M

□ □ □□- □ □ -□□ - □ □- □- □

智能多路巡檢控制儀

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

160×80mm（橫式）,80×160mm（豎式）

控制作用

□□

參見"控制作用"

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"控制輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

報警記憶

帶報警記憶功能

不帶報警記憶功能

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

★ 特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 報警方式

選型代碼	N	H	L
輸出方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 控制作用

選型代碼	06	07	08	09	14
輸出方式	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。

★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。

　　a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。

　　b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。

　　c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。

★ 型號舉例：

①SWP-MD807-21-08-HL-K-W

八路巡檢統一控制/報警輸出，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100，******報警為上限報警，第二報警為下限報警，帶報警記憶功能，DC24V供電，橫表。

②SWP-MS814-81-10-LH-T

十六路巡檢統一控制/報警輸出，通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為CU50，******報警為下限報警，第二報警為上限報警，AC90～265V供電，豎表。
